Schutz durch Erdung von 5G und LTE Antennenanlagen
Blitzschutz für LTE-, 5G- und WLAN-Antennen – ganzheitliche Sicherheit für moderne Antennenanlagen
Gewitter, Blitze und Überspannungen stellen für Antennenanlagen und die angeschlossene Netzwerktechnik ein erhebliches Risiko dar. Mit steigender Anzahl und Intensität von Gewittern sowie immer empfindlicherer Hochfrequenz- und Netzwerktechnik wächst die Gefahr von Ausfällen, Geräteschäden und Sicherheitsrisiken. Moderne Mobilfunk- und WLAN-Anlagen benötigen daher ein durchdachtes, normgerechtes Blitz- und Überspannungsschutzkonzept.
FTS Hennig verfolgt dabei einen ganzheitlichen Ansatz, der klassische Blitzschutzmaßnahmen mit modernen, praxisgerechten Lösungen für LTE-, 5G- und WLAN-Antennen kombiniert – vom Grobschutz im Außenbereich bis zum Feinschutz im Innenraum.
Blitzschutz | Überspannungsschutz auf höchsten Niveau für 5G Systeme
Warum ist Blitz- und Überspannungsschutz unverzichtbar?
Antennenanlagen sind aufgrund ihrer exponierten Montage auf Dächern, Masten oder Fassaden besonders gefährdet. Gefahren entstehen nicht nur durch direkte Blitzeinschläge, sondern auch durch:
- Indirekte Blitzeinwirkungen Blitzeinschläge in der Nähe können enorme Spannungen im Erdpotenzial erzeugen
- Induzierte Spannungen durch luftelektrische Felder können über die Antenne in das System gelangen.
- Potentialunterschiede zwischen Gebäudesystemen können die elektrischen Anlagen ebenfalls zerstören
Bereits Blitzeinschläge in bis zu einem Kilometer Entfernung können gefährliche Spannungen in Antennenleitungen induzieren. Diese Spannungen können Router, Modems, Repeater und gesamte Netzwerkinfrastrukturen beschädigen oder zerstören. Zusätzlich stellen fehlende Erdung und mangelnder Potentialausgleich ein ernstzunehmendes Risiko für Personen dar.
Aber auch Türsprechstellen in 10m Entfernung vom Haus können zu einer "Angel" für überspannungen werden. Indirekte Blitze gelangen auch so in die Elektronik hinein.
Das FTS-Prinzip: Grobschutz und Feinschutz als Einheit
Der Schutz von Antennenanlagen gliedert sich grundsätzlich in zwei aufeinander aufbauende Ebenen:

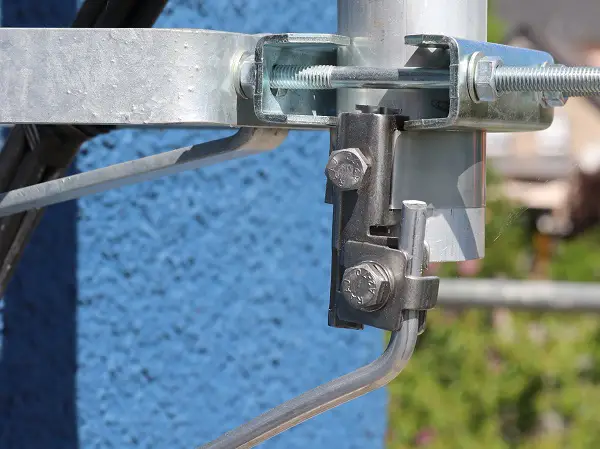

- 1. Grobschutz (Außenschutz) Der Grobschutz dient der Ableitung hoher Blitzströme und Überspannungen direkt am Antennenstandort. Dazu gehört: Einbindung des Antennenmastes in ein vorhandenes Blitzschutzsystem. Alternativ: Erdung über Erdspieße (empfohlen mindestens 3 m Gesamttiefe) Verwendung von Bandrohrschellen, Blitzschutzdraht und Kreuzverbindern. Dieser Außenschutz ist die Grundlage für alle weiteren Schutzmaßnahmen. Ohne wirksamen Grobschutz kann kein zuverlässiger Feinschutz realisiert werden.
- 2. Feinschutz (Innenschutz)Der Feinschutz schützt die empfindliche Elektronik im Gebäude oder Fahrzeug. Dazu zählen:
- ✓ Router, Modems und Repeater
- ✓ Netzwerk- und WLAN-Hardware
- ✓ angeschlossene Endgeräte
Feinschutzmaßnahmen reduzieren Restspannungen, die den Grobschutz passieren, und verhindern Schäden durch Überspannungen auf Innen- und Außenleitern.
Potentialausgleich – zentrale Sicherheitsmaßnahme nach DIN VDE
Der Schutz von Antennenanlagen gliedert sich grundsätzlich in zwei aufeinander aufbauende Ebenen:
Ein wirksamer Potentialausgleich ist essenziell für die Sicherheit von Mensch und Technik. Laut DIN VDE 0855-300 müssen alle leitfähigen Systeme eines Gebäudes miteinander verbunden werden, darunter:
- ✓ Antennenanlage inkl. Antenne, Koaxialkabel und Halterungen
- ✓ Stromversorgung
- ✓ Heizungs- und Wasserleitungen
- ✓ Telekommunikationssysteme
Ohne Potentialausgleich können gefährliche Ausgleichsströme entstehen, die sich über unterschiedliche Systeme addieren. Dies kann zu schweren Schäden und im schlimmsten Fall zu lebensgefährlichen Situationen führen.
Für den Potentialausgleich sind Leiter mit mindestens 4 mm² Kupferquerschnitt vorgeschrieben, idealerweise in Gelb/Grün. Auch Antennenanlagen, die nicht blitzstromtragfähig geerdet werden müssen (z. B. Wand- oder Balkonmontagen), sollten zwingend in den Potentialausgleich eingebunden werden.
Überspannungsschutz für Antennen und Antennenleitungen
Überspannungen entstehen durch:
- ✓ direkte und indirekte Blitzeinwirkungen
- ✓ statische Aufladung der Luft
- ✓ elektromagnetische Induktion
Schutz bieten spezielle Blitzschutz- und Überspannungsprotektoren, die in die Antennenleitung eingeschleift werden. Für moderne 5G-Anwendungen müssen diese Protektoren Frequenzen bis mindestens 6 GHz unterstützen.
Ein professioneller Erdungsblock erfüllt dabei mehrere Funktionen:
- ✓ Ableitung von Spannungen auf dem Kabelschirm
- ✓ Kurzschluss und Ableitung von Überspannungen auf dem Innenleiter
- ✓ normgerechter Anschluss an Blitzschutz- oder Erdungssysteme
Neu: Single Outdoor Blitzschutz für Einzelantennen
FTS Hennig erweitert sein Portfolio um eine Single-Outdoor-Blitzschutzlösung für Anwendungen mit nur einer Antennenleitung, etwa bei Richtantennen oder Repeateranlagen. Entscheident für optimalen Blitzschutz ist das Abführen der Überspannung schon bevor diese in das Gebäude dringt. Daher sind die Outdoor Blitzschutz Einheiten extrem wichtig.
Vorteile des Single Blitzschutz FTS 96459
- ✓ gezielter Schutz für einzelne Antennen, Kabel und Elektronik
- ✓ wasserdichtes Aluminiumgehäuse für Außeneinsatz
- ✓ direkte Mast- oder Haltermontage
- ✓ effektive Ableitung in das Erdungssystem
Ideal für Repeateranlagen, Lora WAN Systeme, WLAN Systeme, also Anlagen, wo nur eine Antenne mit einem Kabel gesichert werden muss.

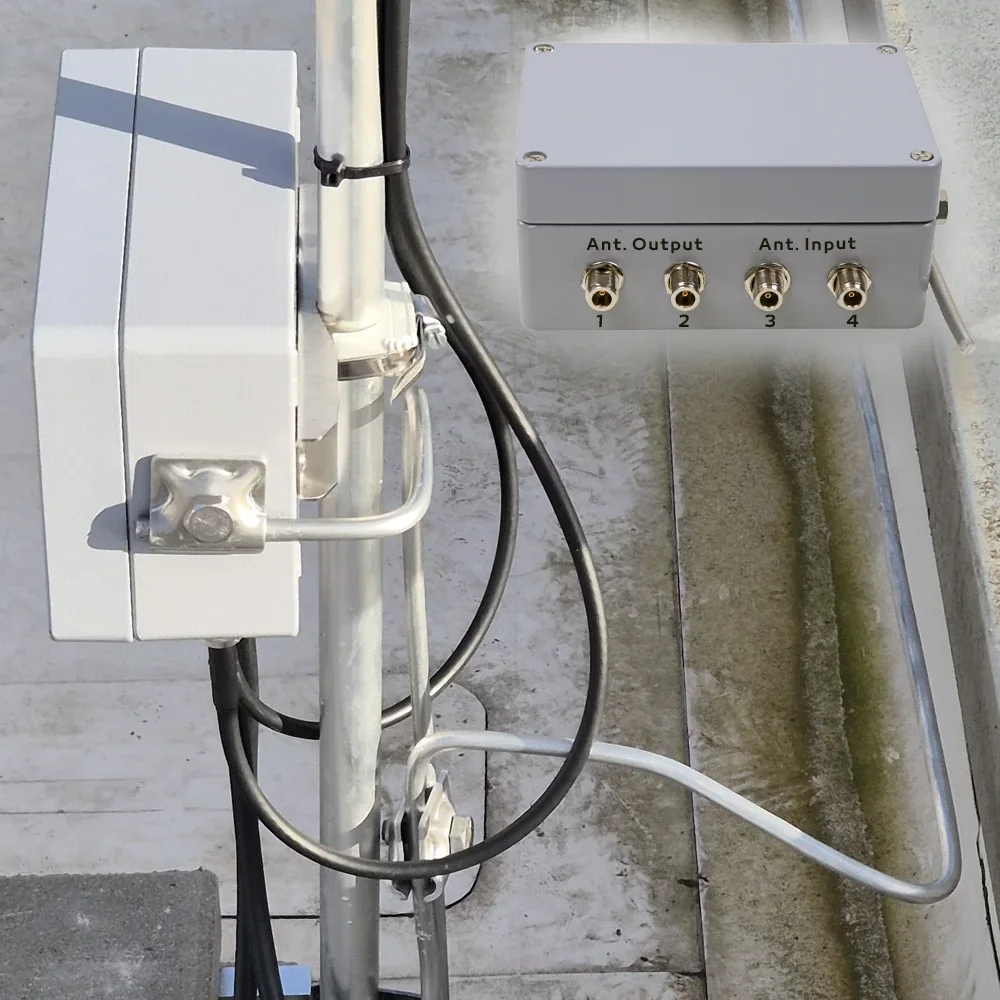

Bewährt: MIMO Outdoor Blitzschutz für 4G/5G-Systeme
Das Outdoor-MIMO-Blitzschutz-Set
Für leistungsstarke MIMO-Anwendungen wie LTE und 5G Antennen ist das Outdoor-MIMO-Blitzschutz-Set FTS 96424 die erste Wahl:
- ✓ Gleichzeitiger Schutz für zwei Antennenkabel
- ✓ Die Protektoren bieten einen dämpfungsarmen Durchlass bis Frequenzbereich bis 6 GHz
- ✓ Das System ist IP65, UV- und witterungsbeständig
- ✓ Das Outdoor-MIMO-Blitzschutz-Set ist für Dauerbetrieb im Außenbereich ausgelegt
Typische Einsatzbereiche sind Industrieanlagen, Bürogebäude, Hotels, Krankenhäuser sowie professionelle 5G-Infrastrukturen.
Frequenzbänder : bis 6 GHz
Art..Nr: FTS 96459
Frequenzbänder : bis 6 GHz
Art..Nr: FTS 96424
Frequenzbänder : bis 6 GHz
Art..Nr: FTS 95823
Frequenzbänder : bis 6 GHz
Art..Nr: FTS 96363
Frequenzbänder : bis 6 GHz
Art..Nr: FTS 95821
Feinschutz im Innenbereich – Schutz für sensible Elektronik
Ergänzend zum Außenschutz bietet FTS Hennig kompakte Feinschutzlösungen für den Innenraum. Diese schützen Router, Modems und Verstärker vor Restspannungen und lassen sich einfach in bestehende Antennenleitungen integrieren. Dabei geht es nicht ausschließlich um die Antennenzuleitung, sondern auch um den Schutz der 230V Steckdosen oder Netzwerkverbindungen. Zum Schutz der Router und des Netzwerkes mit der Überspannungsschutz vollständig sein.
Fazit: Blitzschutz mit System – normgerecht, praxisbewährt, sicher
FTS Hennig bietet mit seinem erweiterten Blitzschutz-Portfolio ein lückenloses Schutzkonzept für LTE-, 5G- und WLAN-Antennen. Durch die Kombination aus Grobschutz, Feinschutz, Potentialausgleich und speziell entwickelten Outdoor- und Indoor-Lösungen entsteht maximale Sicherheit für Antennenanlagen, Netzwerktechnik und Anwender.
Ob Wohnhaus, Industriehalle, Bürogebäude oder mobile Anwendung im Wohnmobil – FTS Hennig liefert durchdachte Blitzschutzlösungen, die nicht nur normgerecht sind, sondern sich täglich in der Praxis bewähren.
Art..Nr: 62619
Art..Nr: 66818
Art..Nr: 11206
Art..Nr: 11209
Art..Nr: 62620
